先端首振り機能付き工業用内視鏡(全方向駆動) モニター一体型軽量モデル
工業用内視鏡 X750HD

                                                  ■カタログ(PDF)■

カタログ(PDF)

X750HD 高画質ビデオ内視鏡 モニター一体型軽量モデル

○HDクラスの高画質映像。細かい傷や欠陥の視認性が向上しました。
静止画、動画記録解像度:2560 x 1440
他のモデルと比べても、とても綺麗な映像です
○プローブ長は3m,5m,7mからお選び頂けます(Φ6.5mm)
○挿入プローブは擦れに強いタングステンを採用。
〇5インチタッチパネル式 大型カラーモニター。
〇直視側視切り替えプローブは奥まった個所の側視観察に最適です。
〇交換式のリチウムイオンバッテリー。バッテリー2個付属。
〇Wi-Fi機能を搭載しておりスマートフォンからも映像確認できます。
〇GPS機能搭載で撮影した画像の位置情報を記録できます。
〇リジッドスリーブを取り付ける事で高所の点検が楽に行えます。



工業用内視鏡X750HDは挿入部の外径2種類(外径6.5mmと3.9mm)

外径6.5mmのモデルは側視ミラーアダプターが取り付けられます。
新たに直視・側視観察に最適な切り替えプローブを追加。

2つのカメラを搭載しており直視方向、側視方向の観察が可能。
奥まった箇所(少し離れたところ)を観察する場合、ミラー方式よりも、よく見えます。

φ3.9直視側視プローブ

〇プローブ先端湾曲部・タングステンブレード

工業用内視鏡X750挿入部











〇湾曲ロックスイッチ機能
カメラ先端部を固定する事ができます。

○5インチタッチパネル式 大型カラーモニター











〇フルスクリーン機能
モニター上のカメラ機能を非表示にして画面いっぱいに映像を映し出すことができます。

〇モニターは輝度、コントラスト、シャープネスを調整できます。

〇モニター防水性能 IP54











〇Wi-Fi機能
スマートフォンにも繋ぐ事ができ便利です。

〇ズーム機能
電子ズーム機能 (電子ズーム3倍)画質がきれいですので電子ズームしても映像が綺麗に拡大できます。

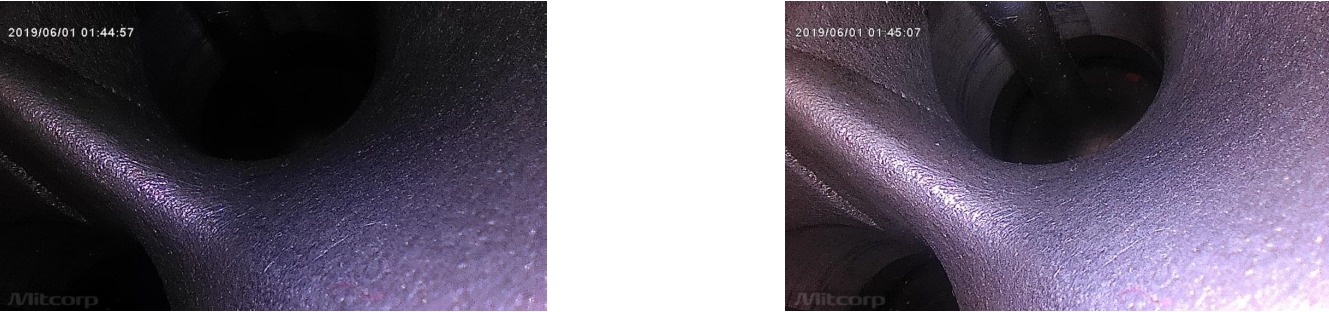

〇露出調整機能
モニター上で暗くて見づらい箇所をタップすると見えやすくなります。





〇アルバム機能
保存した静止画、動画を5インチモニター上で確認できます。

〇写真注釈機能
保存した静止画に最大24文字が入力できます。

○豊富な先端光学アダプター 側視ミラーアダプター、デユアルビューミラーアダプター、ピンプローブアダプターが標準付属しています(φ6.5直視プローブ)

〇パーティクルフリー機能
ミラー面に付着した汚れ、反射している場合などに使用すると見えやすくなります。

○交換式のリチウムイオンバッテリー。バッテリー2個付属。







予備バッテリーにて長時間の検査が可能です
各部名称













①ファンクションボタン
②動画/静止画記録ボタン
③アングル操作ジョイスティック
④アングルロックレバー
⑤バッテリー(交換式)
⑥ベースユニット
⑦ベースユニット交換コネクタ
⑧ショルダーストラップ取付穴
⑨スタンド
⑩I/Oポート(入出力ポート)
⑪I/Oポート(入出力ポート)

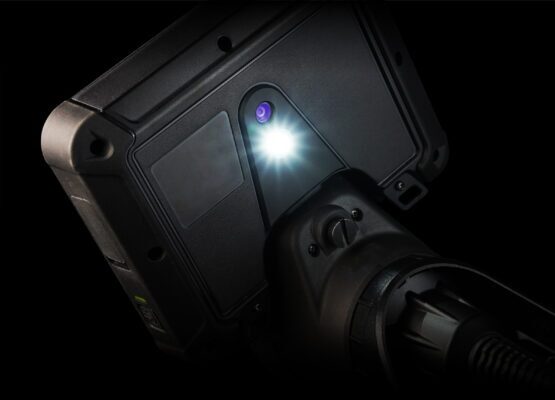

⑫背面カメラ
⑬背面カメラ用LEDライト
⑭電源ボタン
⑮グリップ部
⑯挿入チューブ収納部

収納ケース

工業用内視鏡X750用収納ケース
①リチウムイオンバッテリーと充電器
②サイドビューアダプター(側視)、デュアルビューアダプター(直視、側視同時観察)、ピンプローブアダプター
③付属品収納
④リジッドスリーブ
⑤ネックストラップ
⑥キャスター付き収納ケース

主な仕様
ベースユニット

液晶モニター タッチパネル式5インチカラーモニター 解像度 800×480
I/Oポート micro-SDカードスロット/USB Type-C(電源入力/データ出力)/Mini-HDMI(AV出力)
記録メディア Micro-SDカード 最大32GB
先端カメラ温度警告表示機能 60℃/80℃/100℃(3段階警告)
Wi-Fi 802.11 b/g/n
アプリケーション Videoscope NOW
バッテリ残量インジケータ 緑:残量十分 赤:残量少(要充電)
マイクロフォン(音声入力) 内蔵マイク(OSDメニューよりON/OFF切り替え可能)
防水性能 IP54
映像調整機能 〇明るさ調整(消灯可) 〇ミラー映像補正(ミラー使用時の鏡像を正像にする)
〇デジタルズーム(3倍) 〇デュアルビュー(直視/側視の同時観察)
〇比較(ライブ映像と記録画像の比較) 〇グリッド線
〇パーティクルフリー(ミラーの付着物を見え難くする)

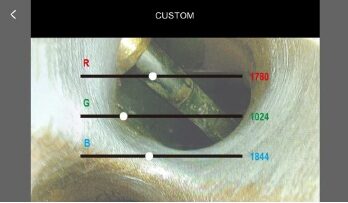

〇輪郭協調 〇ホワイトバランス

ジョイスティック部の仕様

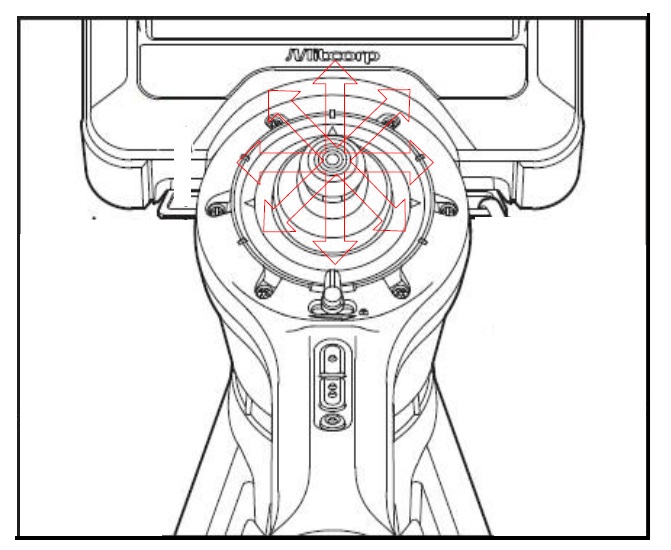

先端カメラ湾曲方向 全方向
機能ボタン 〇明るさ調整 〇静止画記録 〇動画記録 〇機能割り当てボタン
アングルロック機構 先端カメラ湾曲のロック機構
防水性能 IP54
バッテリー 専用リチウムイオンバッテリー(4,900mAh)
駆動時間約3時間 充電時間3時間(1個充電時)

プローブ部の主な仕様

プローブ
プローブ外径

6.5mm

6.0mm

3.9mm

タイプ

直視モデル

直視側視モデル

直視モデル

直視側視モデル

スタンダード

ファーフォーカス

焦点範囲

10~100mm

25mm~∞

直視:8mm~∞
側視:7mm~∞

直視:5~100mm
側視:5~100mm

プローブ長

2m/3m/5m/7m

1.5m/3m

先端ヘッド長(硬性部長)

19.3mm

21.5mm(2m&3m)
24.4mm(5m&7m)

13mm

21.6mm

視野角度

90°

95°

120°

静止画(.jpg)/ 動画解像度(.mov)

2560×1440  /  2560×1440

1600×1600 / 1600×1600

湾曲角度

2m、3m:120° 5m、7m:80°

140°

120°

防水性能

水深1mにて30分以内

動作温度 / 保管温度

気中:0~60℃ 水中:10~30℃ ※湿度最大95% 結露なきこと / 10~70℃
