先端首振り機能付き工業用内視鏡(全方向駆動) モニター、操作部セパレート型
工業用内視鏡 X2000 HD

カタログ(PDF)

ハイエンドモデルの工業用内視鏡 高画質、耐久性、操作性抜群

■先端カメラは全⽅向(上下左右)の湾曲が可能
(挿入部の防水性能:深さ1m、30分使用可能)
■工業用内視鏡X2000HDの挿入部外径はΦ6.5mm、Φ6mm、Φ3.9mm、Φ2.8mmをお選び頂けます。

Φ6.5mm直視プローブ 全方向湾曲可能 最長7mプローブをご用意。
付属の直視ヘッドにミラーアダプター、デュアルビューミラーアダプター,ピンプローブアダプターを装着ができます。









Φ6.0mm直視側視プローブ 全方向湾曲可能 最長10mプローブをご用意。
2つのカメラを内蔵しており直視方向、側視方向を切り替えて使用します。側視観察に最適









Φ3.9mm直視プローブ 全方向湾曲可能
視野角度が120°で広角で観察できます。









Φ3.9mm直視側視プローブ 全方向湾曲可能
2つのカメラを内蔵しており直視方向、側視方向を切り替えて使用します。側視観察に最適









Φ2.8mm直視プローブ 全方向湾曲可能
視野角度が120°で広角で観察できます。







〇キャスティングプローブ

先端ヘッド長(硬性部長)が短くプローブがバネ式で挿入性が優れています。先端可動式のプローブでは挿入できない箇所の観察に最適。(自動車部品・鋳物検査など)







Φ3.9mmキャスティングプローブ 直視観察用







Φ3.9mmキャスティングプローブ 側視観察用





大きく見やすい7インチの⼤型TFT タッチパネル式液晶モニター搭載
(モニター部の防水性能:IP57、温度警告機能付き)









■バッテリー内蔵 おおよそ3時間程度使用可能
■ズーム、検査画像の⽐較機能、コメント⼊⼒機能、⾳声⼊⼒機能

大きく見やすい7インチモニター
タッチパネルで簡単操作可能


映像比較 工業用内視鏡X2000HD(左)とX1000 Plus(右)

〇ジョイスティック部機能
カメラの湾曲部の操作、アングルロック、明るさの調整を手元で操作できます。



























〇ジョイスティック操作によるアングル操作イメージ
(防水性能:水深1mで30分使用可能)







付属品

工業用内視鏡ミラーアダプター
ミラーアダプター
側視方向を観察できます。
工業用内視鏡デュアルビューアダプター
デュアルビューアダプター
直視映像と側視映像を同時に観察できます。
工業用内視鏡ピンプローブアダプター
ピンプローブアダプター
グリッド線を表示させて被写体の大きさ比較できます。










※プローブの種類により付属品が異なります。

〇リジッドスリーブ
プローブを真っ直ぐに保持することができます。
活用例:高所や低所の点検、装置内の奥まった個所の点検
6.5mmプローブ用 外径8mm
3.9mmプローブ用 外径6mm

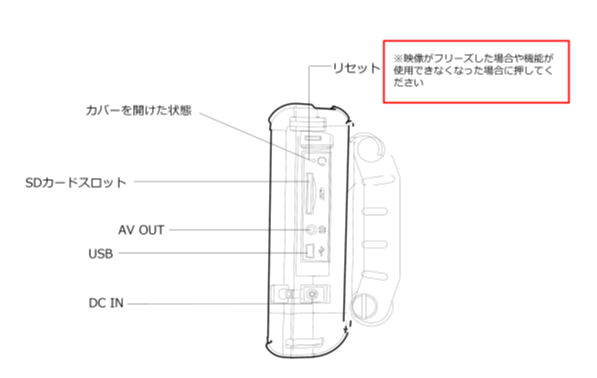

モニター部機能説明

映像調整などの機能説明

ライトブースト
映像が暗い場合に使用すると明るくなります
LED照明OFF
照明が反射する場合に使用します


ミラー映像補正
ミラーアダプター装着時に映像が反転します。反転した映像を正像に補正します
デュアルビュー
直視方向、側視方向の映像を同時に表示します。


工業用内視鏡ライブ映像比較
比較
保存した映像とライブ映像を比較します
メモ
写真に最大このメモを入力可能(最大24文字)


工業用内視鏡映像調整
映像調整
ホワイトバランス、明るさ、コントラスト、シャープネスの調整できます
工業用内視鏡温度警告
温度警告
カメラヘッド部に温度センサーを内蔵。100℃で警告しカメラをシャットダウンさせます。


ネガティブ画像
ネガポジ反転できます


アルバム機能
保存した映像(動画、静止画)を確認します。

ビデオプレイバック機能
保存した映像の再生速度の変更可能です

プローブ温度管理機能
〇温度が高いワークの検査では、誤ってビデオスコープを熱で壊してしまう事があります。X2000HDはプローブ先端部に温度計が搭載されています。高温のワークに挿入するとモニター上に注意喚起表示されます。







様々な映像出力

〇X2000HDの映像出力はWi-Fi機能によりスマートフォンに出力できます。(無償アプリをインストール)
〇HDMIケーブル(付属品)使用で大きいモニターにも出力できます。
〇USBケーブル type-C(付属品)使用でパソコンにも出力できます。(無償アプリをインストール)









収納ケース
キャスター付き

挿入部(プローブ)仕様

カメラヘッド湾曲角度 全方向湾曲プローブ
φ6.5mm 2m、3m:120°  5m、7m、10m:80°
Φ3.9mm 140°
Φ2.8mm 110°
プローブ外径 Φ6.5mm,Φ6mm,Φ3.9mm,Φ2.8mm
挿入部長 直視プローブΦ6.5mm:2m、3m、5m、7m
直視側視プローブΦ6mm:2m、3m、5m、7m、10m
Φ3.9mm:1.5m、3m
Φ2.8mm:1.5m
キャスティングプローブ直視・側視:1m
プローブ材質 ●湾曲プローブ:タングステン
●キャスティングプローブ:ステンレス
解像度 ●湾曲プローブ
Φ6.5mm
静止画 (jpg) 2560×1440 動画(.mov) 1920×1080
Φ3.9mm
静止画 (jpg) 1600×1600 動画(.mov) 1600×1600
Φ2.8mm
静止画 (jpg) 800×800 動画(.mov) 800×800
●キャスティングプローブ
静止画 (jpg) 400×400 動画(.mov) 400×400
視野角度 Φ6.5mm:90°  Φ6mm:95°  Φ3.9mm、Φ2.8mm 120°
ピント範囲 ●湾曲プローブ
直視プローブΦ6.5mm: 約10~100mm
直視側視プローブΦ6mm:2m&3m 直視8mm~∞ 側視7mm~∞
5m&7m&10m 直視8mm~∞ 側視5~200mm
Φ3.9mm 約5~100mm
Φ2.8mm 約3~100mm
●キャスティングプローブ
直視:5~60mm 側視:2~30mm
防水性能 挿入部:水深1m、30分使用可能 ジョイスティック部:IP54
動作温度 気中 -10~60℃ 水中10~30℃ IP67
保管温度 0~60℃

モニター仕様 X2000HD

画面サイズ 7インチ タッチパネル式 (モニター解像度1024×600)
外形寸法 240×160×70mm
質量 約1.5kg
防塵・防水性能 IP57
耐落下性能 1m
記録メディア SDHCカード(最大32GB)
電源 リチウムイオンバッテリー及びACアダプター駆動
バッテリー駆動時間/充電時間 約3時間/約4時間
映像出力 HDMI 1.4
USB TYPE-C
Wi-Fi IEEE802.11 B/G/N
使用温度 バッテリー駆動時0~45℃
ACアダプター駆動時0~35℃
